Pengertian, Fungsi Serta Jenis Jaringan Komputer

Jaringan komputer. Saya yakin pasti dari sobat komputer sudah banyak mendengar istilah tersebut, atau mungkin beberapa dari sobat sudah jago membuat sistem jaringan komputer, tetapi mungkin ada beberapa dari sobat yang ingin mengetahui lebih jauh mengenai apa itu jaringan komputer. pada kesempatan ini utopicomputers  akan mengulas mengenai Pengertian, Jenis Serta Fungsi Jaringan Komputer itu sediri, kita langsung saja yaaaa ?.

Pengertian Jaringan Komputer

Jaringan Komputer adalah suatu sistem yang didalamnya terdiri dari dua atau lebih perangkat komputer serta perangkat - perangkat lainnya yang dibuat atau dirancang untuk dapat berkerja sama dengan tujuan agar dapat berkomunikasi, mengakses informasi, meminta serta memberikan layanan atau service antara komputer satu dengan yang lainnya.

Fungsi Dan Manfaat Jaringan Komputer

Banyak sekali keuntungan yang bisa dirasakan apabila kita mempunyai sebuah jaringan komputer, diantaranya adalah sebagai berikut :

1. Dapat Menghemat Biaya. dengan adanya jaringan komputer sobat komputer dapat menekan biaya untuk kebutuhan perangkat - perangkat periperal, karena sumber daya yang ada bisa dibagi dan digunakan bersama - sama, salah satu contoh apabila kita mempunyai satu buah printer, printer tersebut dapat digunakan oleh banyak User atau pengguna. jadi sobat tidak perlu menyediakan satu printer untuk satu komputer.
2. Mempercepat proses sharing data ( berbagi data ). Biasanya untuk berbagi data kita menggunakan perangkat tambahan semisal flashdisk,  akan tetapi dengan adanya jaringan komputer, transfer data akan lebih cepat bahkan dapat menjangkau jarak yang cukup jauh sekalipun. hal tersebut dapat mempermudah pengguna untuk mendapatkan file data yang diperlukan.
3. Menjaga informasi agar tetap up-to-date dan andal. Dengan kita membuat jaringan komputer dengan sistem penyimpanan data yang terpusat serta dikelola dengan sangat baik pada komputer server, maka pengguna dapat mengaskses data dari berbagai tempat yang berbeda, dan dapat membatasi akses ke data tertentu sewaktu data tersebut sedang diproses.

Itu beberapa fungsi dan manfaat yang bisa sobat peroleh apabila sobat membangun sebuah sistem komputer yang terhubung dengan jaringan. jadi apabila sobat mempunyai lebih dari satu komputer baik itu dirumah atau dikantor, coba sobat membangun jaringan biar bisa menghemat pemakaian sumber daya yang dimiliki.

Jenis - Jenis  Jaringan Komputer

1. Berdasarkan Letak Geografisnya Atau Jangkauan

a. LAN ( Local Area Network )

Merupakan jaringan yang mencakup wilayah kecil, salah satu contoh adalah jaringan komputer yang berada dilingkup sekolah, kampus atau kantor.

Baca Juga :

• Cara Menggunakan Mesin Pencari / Search Engine Google dengan Optimal
• Pengertian dan Macam – Macam Jenis Server di Dunia Komputer
• Pengertian, Fungsi Serta Jenis Jaringan Komputer
• Model Topologi Jaringan Komputer Yang Sering Digunakan

b. MAN ( Metropolitan Area Network )

Merupakan sebuah jaringan yang berada di dalam satu kota dengan kecepatan transfer data tinggi yang menghubungkan beberapa kantor tetapi masih dalam satu wilayah kota.

c.WAN ( Wide Area Network )

Merupakan jaringan komputer yang mencakup area yang sangat luas, salah satu contoh dari WAN adalah jaringan antar wilayah, daerah, kota atau bisa jadi antar negara.

Untuk lebih jelas mengenai jenis jaringan ini, utopicomputer akan mengulasnya dalam artikel selanjutnya

2. Berdasarkan Fungsinya

a. Jaringan Komputer Peer to Peer

Merupakan model jaringan komputer dimana dalam jaringan tersebut, setiap komputer dapat difungsikan sebagai Client dan juga sebagai Server.

b. Jaringan Komputer Client Server

Merupakan sebuah model jaringan komputer dimana salah satu dari komputer difungsikan sebagai Server yang bertugas melayani komputer lain yang difungsikan sebagai Client. jadi dalam model jaringan ini komputer server biasanya didisain khusus dan hanya bertugas sebagai penyedia layanan yang dibutuhkan Client.

Untuk lebih jelas mengenai jenis jaringan berdasakan Fungsi, utopicomputer akan mengulasnya dalam artikel Perbedaan Jaringan Komputer Peer to Peer dan Client Server

3. Berdasarkan Topologinya

a. Jaringan Komputer Dengan Topologi Ring

b. Jaringan Komputer Dengan Topologi Bus

c. Jaringan Komputer Dengan Topologi Star

d. Jaringan Komputer Dengan Topologi Mesh

e. Jaringan Komputer Dengan Topologi Tree

Untuk lebih lengkap mengenai jenis jaringan berdasakan Topologinya utopicomputer akan mengulas lebih jauh mengenai Macam - Macam Topologi Jaringan Komputer.

4. Berdasarkan Media Transmisinya

a. Jaringan Komputer Menggunakan Media Kabel ( Wired Network )

Jenis jaringan komputer yang satu ini biasanya menggunakan media kabel sebagai media transmisinya ada Jenis jaringan ini disebut juga dengan jenis jaringan menggunakan media transmisi terpadu ( Guided Transmission Media ). beberapa kabel yang bisa digunakan untuk membuat model jaringan seperti ini diantaranya, Kabel Coaxial, Kabel TP ( STP dan UTP ), serta Kabel Fiber Optic.

b. Jaringan Komputer Tanpa Menggunakan Kabel ( Nirkable )

Jenis jaringan komputer ini menggunakan sistem gelombang sebagai media Transmisinya, jenis jaringan ini juga disebut sebagai jenis jaringan yang menggunakan media transmisi tidak terpandu ( Unguided transmission media ), beberapa contoh media yang bisa digunakan antara lain : Gelombang Mikro, Satelit dan Sinar Infra Merah.

Untuk lebih jelas mengenai jenis jaringan ini, utopicomputer akan mengulasnya dalam artikel selanjutnya

5. Berdasarkan Distribusi Sumber Transmisi Datanya

a. Jaringan Komputer Terpusat (Host Based Network)

Jenis Jaringan ini biasanya terdiri dari komputer client dan server dimana salah satu komputer client yang berfungsi sebagai perantara untuk dapat mengakses sumber informasi/data yang berasal dari komputer server

b. Jaringan Komputer Terdistribusi ( Distributed Network )

Jenis jaringan yang satu ini merupakan perpaduan antara beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient dan membentuk sistem jaringan tertentu.

Ok mungkin ulasan mengenai Pengertian, Fungsi Serta Jenis Jaringan Komputer dapat bermanfaat bagi sobat sekalian, dan bisa manambah wawasan serta pengetahuan bagi yang membaca artikel ini, tetapi ulasan tadi masih belum detile, untuk artikel yang lebih detile tunggu ulasan mengenai jaringan berikutnya yaaa.

Cara Mematikan (Seting Shutdown) Komputer Secara Otomatis

Cara Mematikan (Seting Shutdown) Komputer Secara Otomatis - Awalnya saya hanya ingin tiduran sambil mendengarkan musik, tapi selalu saja saya terdidur, jadi lupa laptop gak pernah saya matikan. lah dari situ saya mencoba mencari tau apa bisa yahlaptop atau komputer mati secara otomatis, atau ada gak yah Cara Mematikan (Seting Shutdown) Komputer Secara Otomatis???

kemudian saya mencari di Google dan menemukan banyak sekali artikel yang membahas tentang itu dan oleh karena itu Doel Gembel juga akan share cara tersebut. Untuk mengatur waktu atau timer caranya sangat mudah dan ini sudah saya tes di lapto saya dengan OS Windows 7 oke langsung saja mari kita simak tutorialnya sebagai berikut.

Klik Start windows kemudian pada kotak pencarian tulis "RUN" kemudian Enter atau cara paling cepat adalah dengan menekan tombol windows + R

maka akan muncul seperti gambar dibawah ini

Kemudian akan muncul jendela Run ketikan "shutdown.exe -s -t 3600" lalu tekan enter maka akan muncul notifikasi bahwa komputer akan mati dalam waktu 60 menit atau 1 jam

maka akan muncul seperti gambar dibawah ini

Untuk Membatalka perintah juga sangat mudah gunakan cara yang sama seperti di atas hanya saja perintahnya yang berbeda seperti berikut ini "shutdown.exe -a"

maka akan muncul seperti gambar dibawah ini

oke, sekian dulu yah, semoga bermanfaat :)

CARA CEPAT MENGATASI MASALAH DAN MEMPERBAIKI KERUSAKAN PADA LCD PROYEKTOR

Sama halnya dengan berbagai perangkat keras lainnya, proyektor pun juga mempunyai masalah yang sering muncul. Sebenarnya berbagai kendala yang sering muncul pada proyektor ini bisa anda atasi sendiri tanpa perlu pergi ke tempat servis. Maka perbaikilah sendiri kerusakan pada LCD projector Anda sehingga Anda bisa memperpanjang umur proyektor tersebut sekaligus menghemat uang yang Anda miliki karena Anda tidak perlu lagi mengeluarkan biaya untuk menservisnya. Perangkat LCD projector didesain khusus untuk kemudahan penggunaan, serta memungkinkan konsumen untuk dengan mudah mengganti sendiri beberapa bagian di dalam perangkatnya tanpa memerlukan bantuan seorang teknisi khusus. Berikut adalah beberapa tips yang bisa Anda lakukan untuk bisa memperbaiki sendiri LCD projector Anda.

1. Bila proyektor tidak memancarkan gambar meskipun keadaannya sudah menyala, cobalah untuk mengencangkan penutup lampu dan filter udaranya. Pastikan juga kabel listrik sudah tersambung dengan benar ke dalam stop kontak. Pastikan pula stop kontaknya memang mengalirkan listrik.
2. Bila proyektor baru saja dimatikan, jangan langsung mencoba untuk menyalakannya kembali karena hal tersebut akan merusak komponen-komponen elektroniknya. Tunggulah minimal 90 detik atau beberapa menit lebih lama hingga mesinnya mendingin sebelum mencoba untuk menyalakannya kembali.
3. Bila proyektor tetap tidak bisa memancarkan cahaya meskipun indikator powernya sudah menyala, maka cobalah untuk mengganti lampu proyektornya. Beberapa proyektor juga dilengkapi dengan fitur lampu indikator kecil yang akan menyala-nyala bila mendeteksi adanya masalah pada lampu utama proyektor. Bila hal ini terjadi, copot penutup lampunya dengan obeng, kemudian cabut lampu proyektornya secara perlahan-lahan dan pasanglah lampu proyektor yang baru. Kencangkan hingga benar-benar terpasang, sambungkan kabel proyektor ke stop kontak, nyalakan proyektor, dan pastikan lampu yang baru tersebut bisa menyala dengan baik.
4. Proyektor Anda terkadang juga bisa mengalami masalah overheat atau suhu yang terlalu panas di dalam body perangkatnya. Hal ini bisa terjadi terutama bila proyektor sudah berumur lebih dari beberapa tahun. Bila hal ini terjadi, simpanlah proyektor di tempat yang lebih terbuka dengan sirkulasi udara yang bagus agar udara bisa keluar masuk proyektor dengan baik dan mengurangi resiko kemungkinan terjadinya overheat kembali. Biasakan juga untuk mencabut kabel proyektor dari sambungan listriknya saat tidak sedang digunakan.
5. Masalah overheating pada proyektor terkadang bisa disebabkan juga oleh filter udara yang kotor. Bila ini terjadi, bersihkanlah filter tersebut dengan pertama-tama mematikan proyektor, cabut kabelnya dari sambungan listrik, copot filter udaranya, dan bersihkan debu-debu yang ada di dalamnya dengan vacuum cleaner mini. Bila sudah, pasang kembali filter udara tersebut dan tunggu beberapa saat sebelum menyalakannya kembali.

Dengan melakukan langkah-langkah di atas, Anda sudah melakukan troubleshooting sendiri terhadap masalah di proyektor Anda. Bila cara di atas tidak menyelesaikan masalah, atau masalah pada proyektor Anda terletak pada komponen sirkuit elektronik yang rusak, hubungilah teknisi khusus yang memang bisa menyelesaikan masalah tersebut.

Tips Mengatasi Masalah Pada Proyektor

Apabila langkah di atas dirasakan kurang memuaskan hasilnya atau ada masalah lain yang muncul, kami memiliki berbagai tips mengatasi masalah pada proyektor.


Masalah yang muncul pada proyektor tak jarang menghambat pekerjaan kita. Apalagi kegiatan sehari-hari yang kita lakukan berhubungan dengan poyektor. Jika proyektor rusak dan harus membawanya ke dalam tempat servis, tentunya dibutuhkan beberapa hari dan biaya tambahan. kabar baiknya, proyektor merupakan perangkat keras yang kendalanya bisa anda tangani sendiri tanpa perlu memiliki keahlian khusus sebagai mekanik. Disini, kami akan memberikan berbagai tips mengatasi masalah pada proyektor.
Here they are, tips mengatasi masalah pada proyektor

1. Proyektor tidak bisa menyala ketika tombol power di tekan

Salah satu permasalahan yang sering muncul pada proyektor adalah proyektor yang tidak bisa menyala ketika di tekan tombol power. Dengan proyektor yang tidak bisa menyala, tentunya proyektor tidak bisa digunakan seperti sebagaimana mestinya. Ada beberapa cara yang bisa kami tawarkan untuk memperbaiki masalah ini. ini dia 2 solusi yang bisa anda coba:

• Pastikan jika proyektor tersambung dengan listrik, jika telah tersambung. Pastikan jika kabel dari proyektor terhubung dengan baik tidak longgar.
• Beberapa proyektor juga memiliki lampu indikator atau lampu status pada bagian atasnya. Jika lampu ini menyala atau berkedip, hal ini berarti melambangkan sesuatu. Tentunya setiap proyektor memiliki status yang berbeda. Pastikan anda membaca buku manual yang telah diberikan atau anda bisa mengunjungi laman web produsen proyektor milik anda untuk mengetahui penjelasan dan solusi untuk masalah anda.

2. Sinyal proyektor tidak keluar

Masalah kedua yang sering muncul adalah hilangnya sinyal yang ada pada proyektor, sinyal yang dimaksud disini adalah sinyal cahaya dari proyektor ke layar. Sehingga, proyektor tidak bisa menampilkan gambar yang seharusnya. ketika masalah ini keluar, hal yang bisa anda lakukan adalah.

• Pastikan jika anda telah memasukkan kabel input pada port yang seharusnya. Kebanyakan proyektor memiliki lebih dari satu input seperti, komputer 1, komputer 2, DVD dan sebagainya. Ketika anda menggunakan input yang salah, maka gambar yang ada tidak akan keluar
• Jika acara diatas tidak bekerja, anda bisa mengecek kabel video yang anda gunakan, kabel ini biasa dinamakan kabel VGA. Pastikan jika kabel VGA anda terkoneksi dengan baik dengan port VGA komputer anda.
• Jika anda menggunakan laptop, pastikan anda menekan tombol FN dan tombol “function (F1-F12)” sesuai dengan laptop anda masing-masing. tombol “function” ini terletak di bagian atas. Tombol ini berfungsi untuk mengalihkan gambar dari layar LCD laptop anda ke dalam proyektor.

3. Proyektor menyala, namun lampu LED berkedip

Terkadang proyektor tidak bisa beroperasi seperti yang kita inginkan, salah satu kendala yang sering muncul pada proyektor adalah proyektor yang menyala, namun LED bagian atas berkedip. Kendala seperti ini bisa anda atasi dengan cara:

• Karena setiap proyektor berbeda, anda harus mengkonsultasikan kendala tersebut kepada setiap produsen untuk mendapatkan informasi yang spesifik. Namun biasanya, lampu LED yang berkedip biasanya menandakan masa lampu proyektor yang sudah habis atau telah menipis. Sehingga anda harus bersiap untuk mengganti lampu proyektornya.
• Lama nyala lampu sebuah proyektor biasanya berkisar diantara 1500 hingga 2000 jam, beberapa proyektor memiliki lama lampu yang bisa lebih dari 2000 jam. Kebanyakan proyektor memiliki kemampuan untuk membaca lama waktu penggunaan lampu proyektor. Dengan lampu bagian atas yang berkedip, biasanya menandakan lampu proyektor yang akan habis masanya.
• Jika memang lampu dari proyektor sudah saatnya diganti, anda bisa menghubungi pihak servis anda untuk bisa melakukan pergantian lampu. Pastikan jika tempat servis anda merupakan tempat servis resmi.

4. Tampilan pada layar laptop tidak sesuai dengan tampilan proyektor

Salah satu masalah yang sering terjadi pada saat penggunaan proyektor adalah tampilan dari proyektor tidak sesuai dengan tampilan yang ada pada layar laptop. Terkadang layar laptop menampilkan desktop dengan seluruh ikon-ikonnya, namun proyektor hanya menampilkan wallpapernya saja tanpa ikon. Ketika masalah ini terjadi, anda bisa mengatasinya dengan cara:

• Klik kanan pada layar desktop, lalu masuk ke menu Properties.
• Pilih tab Settings, lalu klik tombol Advanced
• Pilih tab Graphics Media Accelerator
• Lalu, jendela aplikasi lainnya akan terbuka, tekan tombol Graphics Properties. Lalu akan muncul halaman untuk memberikan opsi Single Display atau Multiple Display.
• Pada pilihan Multiple Display pilih menu Dual Display Clone
• Dengan begitu, layar laptop adalah objek utamanya dan layar proyektor merupakan yang kedua. Tekan tombol Apply dan klik OK untuk menyimpan.

Penyebab dan Cara Mengatasi LCD Proyektor yang Berubah Warna

Masalah lain yang seringkali timbul adalah tiba-tiba tampilan layar pada LCD Proyektor yang berubah warna menjadi merah, biru, kekuningan dan tidak jelas gambar yang ditampilkan. Jika itu terjadi pada LCD Proyektor anda ,  alangkah baiknya untuk mengetahui penyebab LCD proyektor berubah warna menjadi merah atau biru atau gelap, atau kekuning-kuningan. Sama seperti perangkat elektronik lainnya LCD proyektor juga mempunyai banyak masalah, seperti LCD proyektor yang bergaris, LCD proyektor muncul bintik-bintik, LCD proyektor tampilan blur tidak jelas, atau mungkin malah lcd proyektor tidak berfungsi lagi alias mati total. Naah untuk masalah-masalah tersebut banyak sekali penyebabnya dan cara mengatasinya pun bervariasi tergantung penyebabnya. Namun untuk kali ini saya tidak akan membahas masalah yang kompleks, melainkan hanya mengulas beberapa penyebab LCD proyektor yang berubah warna pada tampilanya, dan solusi yang tepat untuk mengatasi masalah LCD proyektor yang berubah warna.
Kaitannya dengan LCD proyektor yang berubah warna, ada beberapa hal yang mungkin bisa menyebabkan hal itu itu terjadi yang diantaranya seperti;

1. Bagian konektor kabel vga LCD proyektor yang bermasalah
2. Kerusakan di bagian Blok RGB pada IC warnanya
3. Masalah pada transistor warna,elco yang melentung dan solderan pada board LCD.

Jika ternyata masalah terdapat pada point pertama (1) maka anda bisa mengatasinya sendiri, yakni dengan mengganti kabel konektor VGA baru yang biasanya bisa anda dapatkan di toko komputer dengan harga yang cukup terjangkau/murah. Namun jika masalahnya terdapat pada point 2 dan 3 saya sarankan untuk membawa ke ahlinya (tukang service) kecuali jika anda benar-benar yakin bisa memperbaikinya sendiri.
Namun sekedar pengetahuan seputar LCD proyektor, port dari konektor LCD proyektor meliputi point-point berikut;

1. Red, bila kabel ini putus maka efeknya layar LCD yang ditampilkan akan kebiru-biruan.
2. Green, bila kabel ini putus maka efeknya layar LCD yang ditampilkan akan kemerah-merahan.
3. Blue, bila kabel ini putus maka efeknya layar LCD yang ditampilkan akan kekuning-kuningan.
4. Ground
5. Ground
6. Red Ground
7. Green Ground
8. Blue Ground
9. No Connection (NC)
10. Ground
11. Ground
12. No Connection (NC)
13. Horisontal Syncrone, bila kabel ini putus maka gambar yang ditampilkan di layar akan roling / acak
14. Vertikal Syncrone, bila kabel ini putus maka gambar yang ditampilkan di layar akan roling / acak
15. No Connection (NC)

Itulah cara mendeteksi jika masalah terjadi pada kabel konektor VGA pada LCD Proyektor anda, untuk mengeceknya anda bisa menggunakan kabel konektor lain untuk mengetes dan bila menggunakan kabel konektor VGA lain tidak masalah “warna tidak berubah” berarti masalah terdapat pada kabel konektor VGA pada PCD Proyektor anda, solusinya bisa mengganti kabel konektor VGA LCD Proyektor.
Namun jika ternyata masalah diatas tidak terselesaikan, mungkin anda bisa mengecek pada bagian blok RGB pada ICnya. Adapun komponent/point-point penting yang ada pada bagian blok RGB ialah;

1. IC Penguat Video, biasanya menggunakan seri TDA, jika rusak maka warna akan kacau atau bahkan tidak keluar gambar.
2. IC pengolah warna, jika rusak maka gambar tidak akan muncul
3. Elco Regulator ukuran 47-100uF/100-160v tegangan 80 v untuk IC penguat video
, jika rusak / kering / melembung maka layar samping kiri akan ada gangguan garis vertikal banyak dan melengkung.
4. Kondensator milar ukuran 102-103 / 2kv : fungsinya untuk membuang kelebihan muatan G2 (screen), jika rusak maka gambar terang kemudian gelap sendiri, kadang berubah-ubah sendiri, kadang malah gelap sama sekali.
5. Elco regulator, warna biasanya ada 3-6 dengan ukuran 1uF/100-160v, jika rusak maka tulisan akan ada bayangan mbleret merah / hijau / biru.
6. Trimpot, fungsinya untuk mengatur komposisi warna : jika setingan tidak pas maka warna akan tidak alami. putar-putar saja jika mau mencoba, tidak apa-apa.
7. Kabel Fokus / G3 / G4, jika putus / sambungan tak sempurna maka gambar akan tidak fokus / kabur.
8. Kabel Screen / G2, jika sambungan tidak sempurna maka layar akan gelap.

Itulah artikel tentang CARA CEPAT MENGATASI MASALAH DAN MEMPERBAIKI KERUSAKAN PADA  LCD PROYEKTOR  , semoga bisa bermanfaat bagi pembaca.

SUMBER :

https://sewaproyektorblog.wordpress.com/2013/07/15/beberapa-tips-untuk-memperbaiki-lcd-projector-yang-rusak/

http://www.anugrahpratama.com/a/tips-mengatasi-masalah-pada-proyektor/

http://ilmuonline.net/penyebab-dan-cara-mengatasi-lcd-proyektor-yang-berubah-warna

Memasang LCD Proyektor

umat, 26 Agustus 2016

Memasang LCD Proyektor

Memasang LCD Proyektor

Cara Memasang LCD Proyektor

Pada saat mengadakan acara presentasi atau konser dan sejenisnya di ruangan yang besar, kita perlu memasang 2 LCD Proyektor yang dihubungkan dengan 1 PC / Laptop.

Berikut ini cara yang kita lakukan:

Sebelum memasang proyektor, perlu kita perhatikan sbb:

• Salah satu Projector harus punya 2 port VGA (normalnya berwarna biru dan 1 lagi berwarnahitam), karena tidak semua projectormempunya 2 port ini.
• Port Biru fungsinya untuk keluaran ke layar (seperti biasa). --> biasanya namanya "Input"
• Port Biru (atau mungkin warna lain), untuk keProjector yang lain --> biasanya namanya "Output"

Cara memasangnya :

1. Pasang dari laptop ke Projector-1 dengan port yang warna Biru
2. Pastikan ini sudah bisa beroperasi dengan benar dulu
3. Pasang lagi dari Projector-1 dengan kabel VGA+VGA (kabel yang biasa dipakai dariprojector ke laptop) pada port warna hitam di Projector-1 ke port warna Biru di Projector-2
4. Nyalakan Projector-2 nya

Cara Memasang / Mencolokkan Kabel ke CPU Komputer/PC

Kamis, 25 Agustus 2016

Cara Memasang / Mencolokkan Kabel ke CPU Komputer/PC

Diposkan oleh pklumg2016amat fuadi 14.00

Cara Memasang / Mencolokkan Kabel ke CPU Komputer/PC

           Pemasangan Kabel power Cara pemasangan kabel power - judul di atas sama dengan ketika seseorang pertama kali ingin menghidupkan PC / komputer mereka pastinya sulit untuk mencolokkan kabel-kabel yang masih terpisah. Ketika seseorang baru saja membeli sebuah peralatan komputer maka mereka harus bisa menyambungkan kabel-kabel ke CPU seperti menyambung kable mouse, kabel power, kabel Monitor, kabel keyboard, dan juga kabel mix atau kabel audio untuk keperluan memainkan suara musik. oleh karena itu disini anda bisa melihat bagaimana caranya menyambungkan semua kabel yang wajib tersebut. caranya memang mudah namun tentu saja bagi mereka akan merasa kesulitan jika sebelumnya tidak pernah melakukannya.

Cara Menyambung Kabel Power / Power supply

Kabel ini adalah kabel utama dari listrik ke power supply kabel ini biasanya punya ujung dengan 3 lubang. kabel power di pasang pada power supply male yang menghubung kan cpu dengan arus listrik.jika sudah di pasang, nyalakan tombol power.

Lalu kabel ini dipasang ke power monitor. Untuk menghidupkan monitor.
Dan perlu kabel yang sama seperti ini juga untuk menghidupkan CPU.

Pemasangan Kabel dari keyboard ke CPU

Keyboard di pasang pada port ps/2. biasanya untuk ujung keyboard kabel
berwarna ungu pada posisi pertama dari sebelah kiri. arahkan seperti gambar.

Cara memang Kabel  mouse ke CPU

Mouse ini sekarang ini banyak dijumpai berupa port USB, namun bagi anda yang mempunyai post PS/2 bisa sobat lakukan seperti gambar di bawah ini. Cara pemasangan mouse, untuk ujung kabel mouse berwarna hijau. di pasang pada port ps/2 tepat disamping port ps/2 keyboard.yang berwarna ungu.

Cara memasang  kabel USB Mouse ke CPU / komputer

Kebel USB dipasang pada port USB berada pada posisi belakang CPU/ chasing.

Memasang Kabel Monitor / LCD.

Kabel monitor biasanya ada 2 yaitu untuk disambungkan ke power listrik,
dan disambungkan ke VGA yang ada di motherboard (jika onboard).
Jika menggunakan vga external, dipasang di vga external tersebut.

Lalu kabel ini dipasang ke power monitor. Untuk menghidupkan monitor.  Dan perlu kabel yang sama seperti ini juga untuk menghidupkan CPU. Kabel monitor digunakan untuk output data, menampilkan hasil input.  Pemasangan kabel monitor biasa di pasang pada port parallel pada CPU. Posisikan sesuai bentuk pin, lalu putar pengunci untuk memperkuat kabel.

Memasang Kabel Headset Microphone Jack.

jika anda memasang kabel microphone ataupun kabel headseat anda bisa mencolokkan kabel tesebut sesuai gambar yang ada. Out / bagian tengah adalah kabel heatseat sedangkan pinggir warna pink adalah kabel microphone.

Selamat mencoba saya yakin anda bisa dengan mudah melakukannya..

http://www.adahp.com/2013/08/cara-memasang-kabel-yang-terhubung-ke.html

cara melepas dan menganti power supply

cara melepas dan menganti power supply

cara melepas dan mengganti power supply

          PSU atau power supply unit adalah yang memberikan kekuatan untuk komputer dan berbagai komponen nya. Power supply sebagai sistem bahan bakar dari motherborad dan hard drive untuk kipas dan CD-ROM drive. Sewaktu-waktu listrik bisa menjadi aus, terutama kipas. Jika kipas ini menjadi pelan atau gagal dijalankan, power supply dapat menjadi terlalu panas menyebabkan kerusakan baik pasokan dan komponen komputer.

Power surge juga dapat menyebabkan kegagalan listrik. Dan jika aden atau non ingin menambahkan drive lebih banyak atau kipas ke sistem, mungkin perlu power supply dengan volt lebih.

Mengganti power supply sebenarnya bukan pekerjaan sulit tapi mungkin buat yang jarang atau baru pertama kali dalam membongkar komputer, tentunya ini jadi pekerjaan yang merepotkan. Nah coba ikutin petunjuk di bawah ini, petunjuk nya disertai gambar.

Step 1
Pertama-tama siapkan alat-alat seperti pisau/cutter/gunting, dan obeng. (Lihat gambar)





Step 2
Matikan komputer dan buka casing komputermu dengan obeng. (Lihat gambar)





Step 3
Copot konektor power dari motherboard, hard dribe. Tetap sabar saat mencopot terkadang cukup susah untuk dilepas. Perlahan-lahan saja saat melepas. (Lihat gambar)





Step 4
Setelah dilepas semua konektor power, kamu bisa melepas power supply lama dengan obeng. (Lihat gambar)



Lepas perlahan-lahan karena kadang ada kabel yang nyangkut.

Step 5
Sekarang bisa memasukkan PSU yang baru. Setelah itu pasang kembali pengaman PSU tersebut dengan obeng untuk mengamankannya dengan memasang mur tersebut kembali. (lihat gambar)



Step 6
Langkah selanjutnya aden / non bisa memasang kembali kabel konektor yang tadi dilepas. (Lihat gambar)





Ribet juga yah, saya pakai Dell Inspiron One 2310 sekitar setahun setiap hari masih cukup bagus power supply nya. Ini karena perawatan yang baik dan penggunaan nya yang sesuai dengan kapasitas si komputer.

Pastiin semuanya terhubung ke seluruh device, setelah itu den/non bisa menutup kembali casing komputernya dan coba hidupkan komputernya non/den.

Semoga bermanfaat ya, Saran nih sesuaikan penggunaan komputer dengan kebutuhannya dan selalu lakukan perawatan yang baik dan rutin supaya komputer gak cepet rusak.

Memasang Dan Merakit Komputer Dan CPU

Kamis,23 Agustus 2016

Memasang Dan Merakit Komputer Dan CPU

Memasang Komputer Dan CPU

Sebagai pengguna komputer, penting bagi kita untuk mengetahui dari bentuk fisik dari seperangkat komputer. Bentuk yang terlihat secara fisik pada komputer umumnya terdiri dari 4 komponen, yaitu CPU ( Central Processing Unit ), monitor, keyboard dan mouse.

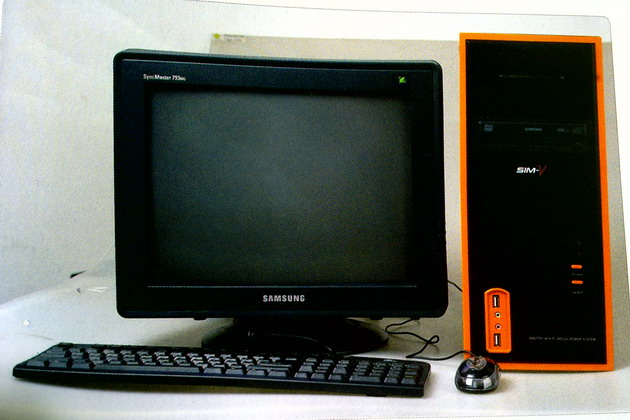

CPU berfungsi sebagai pusat kerja semua aktifitas pada computer. Monitor berfungsi sebagai media untuk menampilkan kerja CPU sehingga terjalin komunikasi antara pengguna dengan komputer. Keyboard berfungsi sebagai alat input berupa teks atau ketikan. Sedangkan mouse berfungsi sebagai alat input berupa pointer.

Pada makalah ini bagian yang kita rakit adalah  CPU yang terdiri dari :

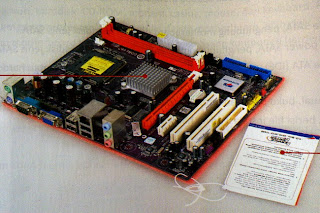

1.       Motherboard

2.       Prosesor

3.       Memori

4.       Harddisk

5.       Kartu grafis

6.       Kartu suara

7.       CD- ROM

8.       Modem

BENTUK FISIK KOMPUTER

MERAKIT KOMPUTER

Sebelumnya kita sudah  mengenal semua komponen dasar yang akan kita rakit. Selanjutnya kita akan mulai merakit komponen – komponen tersebut menjadi satu kesatuan yang kita namakan komputer. Siapkan peralatan dan komponen –komponen yang akan kita rakit lebih dahulu.

Untuk merakit, sebenarnya kita membutuhkan peralatan bermacam- macam, cukup dengan obeng plus berukuran sedang. Jika memang ada, pilih obeng plus dengan ujung bermagnet. Jenis obeng ini akan memudahkan kita dalam membaut bagian CPU yang posisinya sulit.

Selanjutnya, sipkan semua komponen hardware yang akan dirakit. Siapkan motherboard, prosesor, memori, harddisk, CD-ROM, modem, casing, mouse dan keyboard. Rencananya kita akan memasang prosesor dan memori kedalam motherboard dulu, kemudian memasukkan motherboard kedalam casing dan memasang komponen hardware lainnya.

MENYIAPKAN MOTHERBOARD

Langkah pertama adalah menyiapkan motherboard yang merupakan komponen induk motherboard hardware. Jika kita buka kotak motherboard, kita akan menemukan komponen pendukung motherboard. Apa saja komponen pendukung dari sebuah motherboard?

Ø  Papan mother board

Ø  Kartu garansi

Ø  Kabel data SATA

Ø  Konektor power SATA

Ø  Kabel data ATA (IDE)

Ø  Buku manual

Ø  CD Driver

Ø  Plat belakang casing

 MEMASANg prosesor

Ø     Buka pelindung soket pada motherboard

Ø     Buka tuas pengunci pada soket motherboard

Ø     Ambil prosesor dan pegang seperti pada gambar, jangan menyentuh pin pada prosesor

Ø     Perhatikan lekukan prosesor sebelum memasangnya, cocokan dengan soket pada motherboard.

Ø

Pastikan lekuk prosesor sesuai dengan lekuk motherboard

Ø    Jangan ditekan cukup diletakkan dengan hati- hati.

Ø  Sekarang kita akan memasang HSF (Heatsink & Fan ) dengan cara memasukan kaki pin dudukan HSF kelubang pada motherboard.

Ø  Tekan keempat pengunci kaki HSF. Caranya dengan menekan 2 pengunci yang melintang secara bersamaan seperti pada gambar.

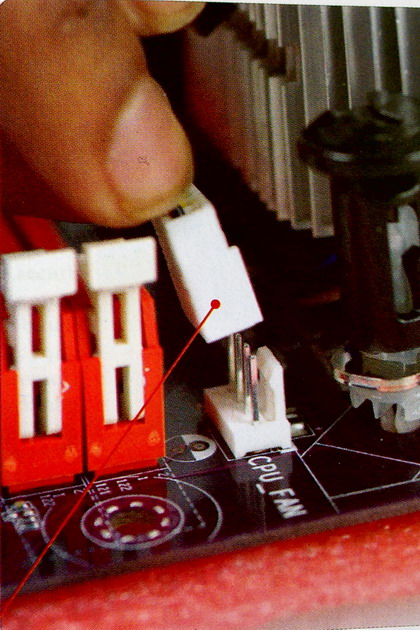

Ø  Pasang konektor power kipas pada motherboard yang biasanya berada didekat prosesor.

MEMASANG MEMORI

Langkah selanjutnya  adalah memasang memori ke motherboard. Memori yang akan kita pasang berjenis DDR2.

Ø  Siapkan memori yang berjenis DDR2

Ø  Pada motherboard, buka kedua pengunci slot memori

Ø  Jangan ditekan cukup letakkan dengan hati- hati

Ø  Tekan kedua ujung memori secara bersamaan sampai terdengar bunyi “klik” yang artinya memori sudah terkunci dengan baik.

MENYIAPKAN CASING

Ø  Pasang plat motherboard pada bagian belakang casing

Ø  Sekarang pasang baut spacer ke lubang pada casing, sebelumnya, tentukan dahulu lubamg mana saja yang akan diberi spacer sesuai dengan model motherboard

Ø  Memasang baut dudukan (spacer ) sesuai dengan model motherboard.

MEMASANG MOTHERBOARD KE DALAM CASING

Ø  Setelah casing siap, kita bisa memasukan motherboard kedalam casing. Masukkan motherboard dengan hati-hati beserta alas motherboard yang terbuat dari bahan gabus tipis, posisikan motherboard dengan kedudukan baut yang telah kita pasang. Ikuti dan perhatikan pada gambar.

Ø  Masukkan motherboard pada casing.

Ø  Baud motherboard dengan casing yang sesuai dengan posisi spacer.

MEMASANG HARDDISK

Ø  Motherboard sudah terpasang pada casing, selanjutnya adalah memasang harddisk. Harddisk yang akan kita pasang berjenis SATA.

Ø  Siapkan harddisk dengan jenis SATA

Ø  Masukkan harddisk kesalah satu tempat didalam casing

Ø  Posisikan harddisk dengan posisi lubang baut seperti gambar , sehingga kita tinggal membautnya.

Ø  Baut harddisk dalam casing

Ø  Menyiapkan kabel konektor power harddisk SATA

Ø  Memasang konektor power ke power supply

Ø  Hubungkan konektor harddisk dengan konektor power supply

Ø  Memastikan konektor sudah terhubung dengan baik.

Ø  Memasang konektor power ke harddisk

Ø  Tancapkan konektor power ke port power harddisk

Ø  Menyiapkan konektor data harddisk SATA

Ø  Tancapkan kabel konektor ke port SATA pada motherboard.

Ø  Setelah itu tancapkan pula konektor data ke port data pada harddisk.

Pastikan kabel konektor dan konektor data terpasang dengan baik

MEMASANG CD- ROM

Setelah harddisk terpasang kita bisa lanjutkan dengan memasang CD-ROM. CD-ROM yang akan kita pasang berjenis combo, yang bisa membaca keping DVD dan menuliskan kekeping CD .

Ø  Siapkan CD-ROM

Ø  Atur jumper, untuk mengatur identitas CD-ROM master/slave.

Ø  Posisi jumper ditengah, status CD-ROM menjadi slave

Ø  Port data CD-ROM yang akan dihubungkan ke motherboard.

 Ø  Buka tutup bagian atas pada casing

Ø  Ambil CD-ROM lalu masukkan kedalam casing

Ø  Ratakan posisi CD-ROM  dengan casing

Ø  Pastikan lubang baut terlihat

Ø Baut keempat lubang menggunakan obeng.

Ø  Siapkan kabel ATA (kabel IDE) untuk menghubugkan CD-ROM dengan motherboard

Ø  Sebelum menancapkan, pastikan dahulu lekuk pada konektor dengan posisi yang benar

Ø  Tekan dan pastikan konektor terhubung dengan baik.

Ø  Diujung kabel lainnya, tancapkan konektor  ke port data pada harddisk

Ø  Tekan dan pastikan konektor terhubung dengan baik

Ø  Ambil salah satu konektor power pada power supply, samakan jenisnya lalu pasang. Sebagai patokan , kabel power warna kuning di posisikan paling pinggir

Ø  Tekan dan pastikan konektor terhubung dengan baik.

MEMASANG MODEM

Setelah CD-ROM terpasang , selanjutnya adalah memasang modem , modem yang akan kita pasang berjenis Dial-up . Dalam paket pembelian modem, selain modem juga diberikan kabel sambungan ke telepon dan CD-Driver.

Ø  Lepaskan tutup plat bagian belakang casing

Ø  Pasang modem di slot PCI pada motherboard

Ø  Tekan sampai posisi modem mantap di slot PCI

Ø  Baut modem supaya tidak terlepas dari slotnya.

MEMASANG KABEL POWER

Selanjutnya kita akan memasang pemasangan kabel power motherboard. Motherboard pada umumnya mempunyai  2 buah port power, port untuk konektor 24 pin dam port untuk konektor 4 pin yang lokasinya berada didekat prosesor.

Ø  Pasang konektor power supply ke port pada motherboard

Ø  Tekan dan pastikan konektor terhubung dengan baik

Ø  Memasang konektor power 4 pin  ke motherboard

Ø  Pasang konektor power 24 V dari power supply  ke port pada motherboard

Ø  Tekan dan pastikan konektor terhubung dengan baik.

MEMASANG FRONT PANEL

Jika kita perhatikan bagian depan casing terdapat tombol dan port yang memudahkan kita dalam menggunakan computer. Agar tombol power , tombol power, tombol reset, port USB, port audio dan lampu indikator dapat berfungsi dengan baik, kita harus melakukan pemasangan kabel front panel casing ke port yang ada pada motherboard.

Ø  Kabel lampu indikator harddiskpada casing yang akan ditancapkan pada motherboard

Ø  Tancapkan konektor ke pin 1 dan 3 pada motherboard.

Ø  Kabel tombol power pada casing yang akan ditancapkan pada motherboard

Ø  Tancapkan konektor ke pin 5 dan 7 pada motherboard.

Ø  Kabel tombol reset pada casing yang akan ditancapkan pada motherboard

Ø  Tancapkan konektor ke pin 6 dan 8 pada motherboard



Ø  Kabel pront USB pada casing yang akan ditancaoka pada pada motherboard



Ø  Kabel front audio pada casing yang akan ditancapkan pada motherboard

Ø  Tancapkan kabel audio ke pin audio pada motherboard. Jika anda kesulitan menemukan pin audio, cari informasi ini dibuku manual.

FINISING

Periksa kembali dan pastikan komponen – komponen dan koneksi kabel sudah terpasang dengan baik . Perlu diperhatikan juga tidak ada kabel yang tersangkut pada kipas prosesor.

Ø  Kencangkan baut kasing

Ø  Cek semuanya apakah sudah terpasang dengan benar.

Ø  Merakit computer telah selesai, sekarang ambil monitor, mouse, dan pasang pada bagian belakang casing sesuai dengan gambar

Ø  Pasang wayar- wayarnya menurut buku panduan. Selamat mencoba. Apabila didalam makalah ini ada kesalahan lebih kurang saya mohon maaf.
